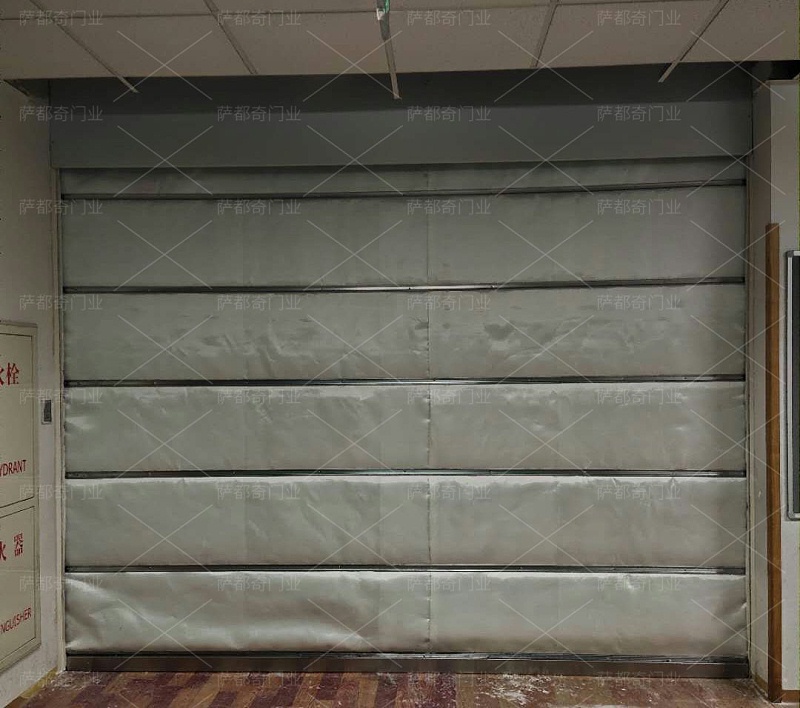

电动特级防火卷帘门具体安装技术讲解

电动特级防火卷帘门具体安装技术讲解：

1、导轨：导轨应相互平行、垂直，其平行、垂直度误差不大于5mm；导轨顶部必须用F形扳手折成圆弧形，固定导轨用膨胀角码间距应在600mm以内且同一层区域内导轨固定点高度应一致，导轨上端应与支架板下口齐平，距离不大于50mm。

2、转轴及支架板：两端支架板必须在同一水平上且纵向互平行，误差不得超过5mm ，主支架背后支撑不少于两道，副支架背后必须有支撑以保证转轴平稳运转。副板处转轴轴托必须实焊满焊。（支架板支撑用角钢，统一采用5#镀锌角钢）特级防火卷帘门双帘的两根转轴挂钩螺丝必须调到同一平面上。

3、帘面：必须用挂钩片与转轴连接并拧紧螺母，挂钩片之间距不大于1000mm，帘面两端各嵌入导轨深度不小于50mm；底梁与门帘间连接必须牢固灵活，帘面表面必须保持干净整洁。帘面调试后底梁必须保持水平并平行运行。

4、封堵门楣：固定点必须用膨胀角码固定，固定点间距≤1000mm，封堵下口必须在轨道上口往下100mm处，两端必须用4#角铁与墙面固定，遇到上部有管道、桥架等障碍物穿过处，必须确保密封、平整。封堵整体平面必须要干净、平整。

5、防火包箱：包箱两端的支撑架必须采用4#角铁在地面制作完成，转角处必须成90度角。中间包箱支架采用2.5角钢制作，各支架间距不得大于2000mm（宽度再小中间必须加支架）。特级防火卷帘门包箱电机行程检修口尺寸为宽500mm×300mm（竖向6片活动做成侧拉式，上下用2.5角铁固定当作抽屉式轨道），包箱下平面链条检修口尺寸100mm×88mm（横向活动式1片，前端与包箱体串接）。包箱整体必须要干净、平直。

电机、控制箱、按钮盒、熔断器：

①、电机链条张紧轮必须安装且安装在特级防火卷帘门电机与链轮中间的下方。电机强弱电金属软管必须分开且整齐连接至控制器。

②、控制器必须由两个膨胀螺栓固定牢固，且金属软管必须用塑料接头与控制箱连接。安装初步调试完毕后随手把控制箱内的所有电源关闭并锁门， 外观平直；

③、按钮开关安装高度必须一致，具体高度1.4米左右，按钮盒安装必须用螺丝固定，不能电焊，外观要保持干净、整齐、无破损，安装完毕后统一上锁，钥匙统一带回公司；

④、熔断器统一安装于电机侧包厢正面的角钢上同一位置且与角钢保持平行，熔断器的钢丝绳要捋平用塑料扎带固定，保证不卷入其他部位。
