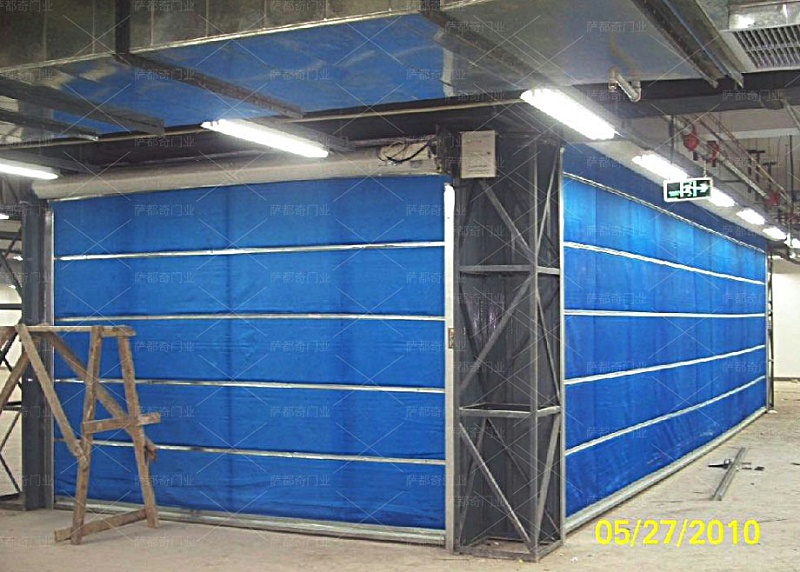

防火卷帘门系统的联动控制设计

防火卷帘门的升降应由防火卷帘控制器控制，疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

1、联动控制方式，防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信 号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防 火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5m ~ 5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测 器。

 2、手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。

 非疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

 1联动控制方式，应由防火卷帘门所在防火分区内任两只独立的火灾探测器的报警信号，作为防火卷帘门下降的联动触发信 号，并应联动控制防火卷帘直接下降到楼板面。

 暨：两只独立火灾探测器报警一消防联动控制器接收到火警信号-消防联动控制器处于自动工作状态一向联动控制模块 发出指令T防火卷帘控制器接收到联动模块指令T防火卷帘控制器发出声警报T电机动作T卷帘降落到下限位一防火卷帘控 制器向模块反馈信号-消防联动控制器接收到卷帘限位信号（下限位）。

 2手动控制方式，应由防火卷帘门两侧设置的手动控制按钮控制防火卷帘的升降，并应能在消防控制室内的消防联动控制 器上手动控制防火卷帘的降落。

 防火卷帘下降至距楼板面1.8m处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号，应反馈至消防联动控制器。
